Machine de mélange de poudre de style nouveau pour le concassage dans l'industrie chimique

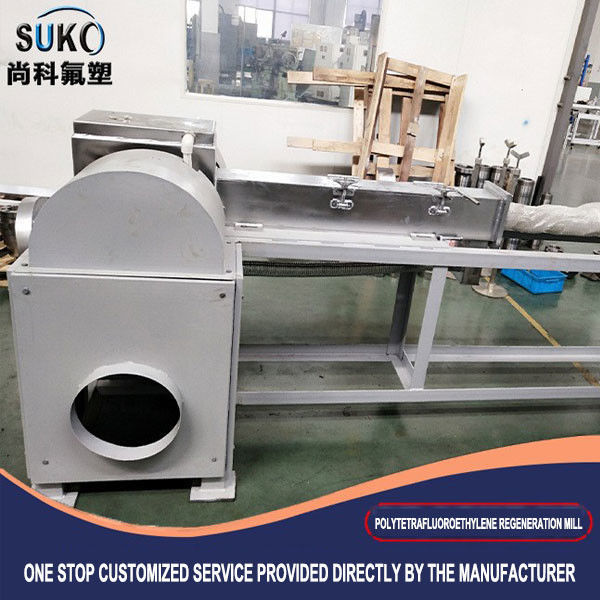

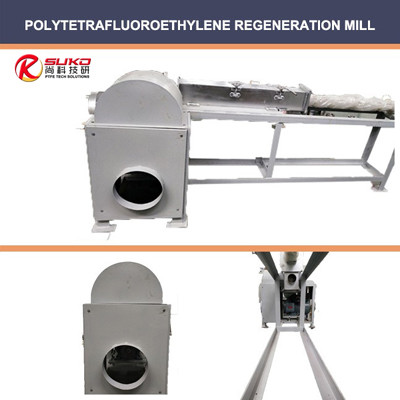

Machine de concassage en PTFE

Cette machine est un nouveau produit de notre usine dans les années 1990, ses performances sont similaires à celles de produits similaires à l'étranger (Japon, Allemagne de l'Ouest, Amérique).faible empreinte, pas besoin d'installer le pied, il y a quatre mouvements de rotation mobiles, fonctionnement en douceur, salle de collecte de poudre avec une structure silencieuse complètement fermée, réduire efficacement le bruit de travail,dispositif de déshumidification pour réduire la température de la machine, la vitesse de la machine est de 3680 RPM, à grande vitesse apporter l'effet de concassage idéal.

Cette machine est adaptée pour le concassage des matières premières dans la médecine, l'industrie chimique, les aliments, la métallurgie, la géologie, la chimie et la production de minerai. Cette machine peut être divisée en deux types, A et B,qui sont adaptés aux différents besoins des utilisateurs.

Les pièces principales de la chambre de concassage SF 400A sont constituées de 65mn, adapté au traitement de matériaux généraux.qui présente les caractéristiques de résistance aux acides et à la corrosion, adapté au traitement de matériaux avancés.

Cette machine adopte la méthode de concassage par choc, après que le matériau entre dans la chambre de concassage, il est frappé par six marteaux en mouvement dans une seule rangée avec une rotation à grande vitesse,qui remplit certaines fonctionsLe matériau est écrasé par l'impact mutuel entre la dent et le matériau, et le matériau écrasé pénètre dans le sac de poudre par le trou du tamis à l'aide d'un flux de vapeur, ne laissant aucun résidu.

Cette machine présente les avantages d'une efficacité élevée, d'un faible bruit, d'une performance de travail fiable et d'une qualité du produit, d'un fonctionnement sûr et d'une faible perte.Utilisation et maintenance

1Cette machine est portable, il n'est donc pas nécessaire d'installer le pied de sol, mais il faut le placer en douceur pour réduire les vibrations.

2Vérifiez si la direction de marche de la broche est la même que celle indiquée par la flèche et corrigez la réaction inverse pour assurer la rotation de la direction de la flèche de la broche.

3. Commencez le broyage au ralenti pendant 30 secondes, et le broyage ne peut être effectué que s'il n'y a pas de bruit anormal.

4Si des bruits anormaux sont détectés pendant le travail, arrêtez immédiatement pour inspection.

5. La finesse de concassage peut être sélectionnée selon les besoins de l'écran, une fois le concassage terminé, ne pas tamiser.

6Lorsque la température de la machine dépasse 60°C à 3680 tr/min, arrêtez la machine et continuez le travail après son refroidissement.

7. Après le concassage - nettoyer la salle de concassage pour préparer le prochain concassage et assurer la pureté du matériau.

Exigences de base:

1, chaque mélange de 40-50L de matériau / lot, et n'apporte aucune impureté dans le processus de mélange.

2, Le matériau du canon du dispositif est en acier inoxydable SUS304, l'intérieur et l'extérieur du canon sont poli, aucun angle mort de mélange et ne collent pas le matériau.

3, La conception de l'équipement est raisonnable et avancée; avec un fonctionnement en douceur, une bonne fiabilité et un fonctionnement simple; Le bruit est inférieur à 65 dB.

Partie 2: performances de l'équipementParamètres techniques de l'équipement:Volume total du tonneau de mélange de 100L, Capacité de manutention de matériaux: 40-50L2, Puissance du moteur principal de l'équipement 1,5 kw.3Temps de mélange, réglage numérique 0 à 99 minutes, arrêt de synchronisation.4, alimentation électrique: 380V/220V/50Hz.

Principales pièces Description technique

1La tension principale du moteur de l'appareil est de 380 V et la puissance de sortie nominale du moteur est de 1,5 kW.

2Le volume total du fût de mélange est de 100 L, le volume effectif est de 50 L, la charge standard est de 50 kg (calculée selon la densité du pin matériel 1,0),le matériau du canon du dispositif est en acier inoxydable SUS304, l'intérieur et l'extérieur du canon est poli, aucun angle mort de mélange et ne collent pas le matériau.L'arbre principal du fût est installé avec une plaque de renforcement et des barres de renforcement pour le traitement du renforcement.

3. le matériau du cadre est l'acier, la plaque inférieure est recouverte d'une plaque d'acier A3 afin de nettoyer, l'ensemble de l'intérieur et de l'extérieur du cadre est lisse, la doublure de surface est utilisée pour le traitement de la rouille,et la surface est traitée avec de la peinture de cuisson.

4. L'angle du canon peut être réglé avant la décharge (adopter le canon de commande électrique hors de l'angle du matériau).avec une bonne étanchéitéL'entrée d'alimentation adopte une soupape papillon DN100 pour contrôler le débit du matériau afin d'éviter tout angle mort.

5L'arbre principal des deux extrémités du canon de mélange maintient le même degré de concentricité..

6. Lors du mélange, l'équilibre dynamique est bon et sans impact. La vitesse du baril est supérieure ou égale à 13 r / min. Le bruit de travail est inférieur à 65 dB.

7Le réducteur adopte le réducteur à engrenage cycloïdal, le moteur et le réducteur adoptent la ligne droite, le réducteur et le canon de mélange adoptent l'entraînement à engrenages,la partie de transmission a une structure entièrement fermée et n'est pas polluée par la poussière.

8. Réglage numérique du temps de mélange (0 ~ 99 minutes), arrêt du temps.

9Les appareils électriques adoptent l'appareil électrique People et l'appareil électrique DELIXI et le dispositif est contrôlé pour un contrôle aléatoire.

10Les dimensions globales de l'équipement: 1500 mm*600 mm*1200 mm (longueur*largeur*hauteur).
