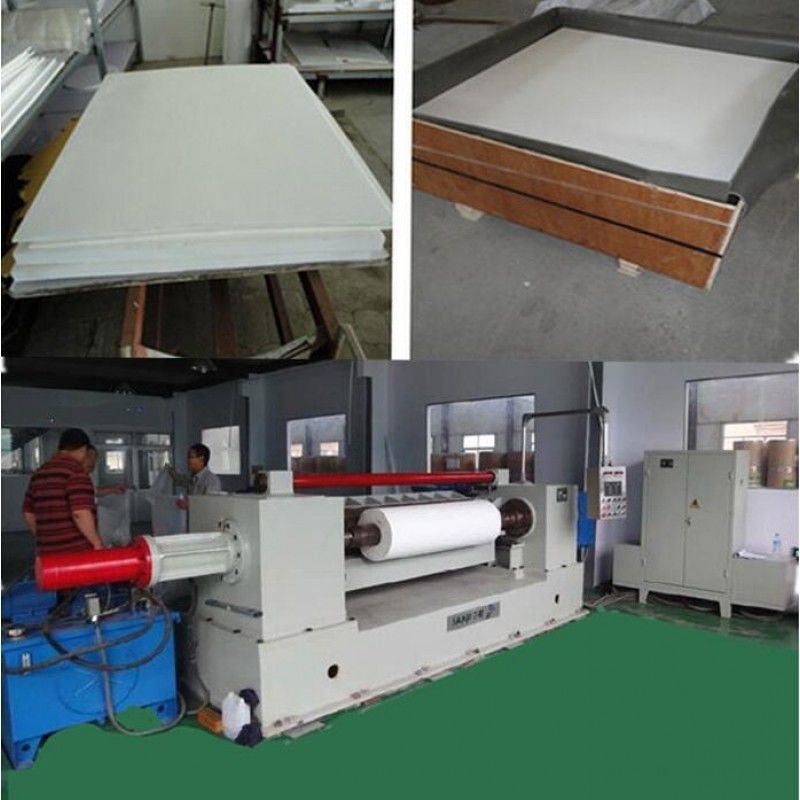

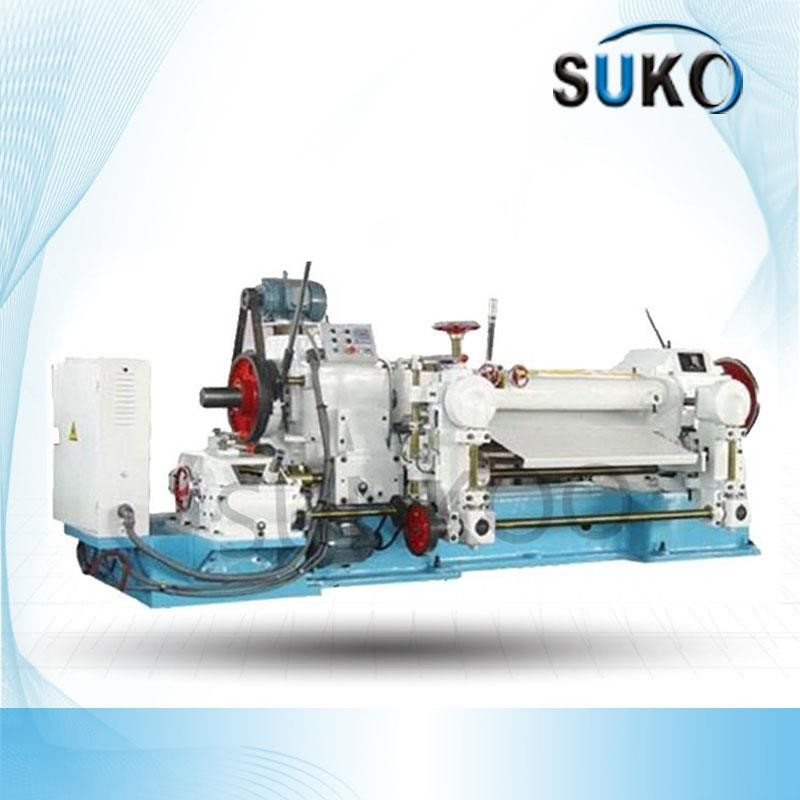

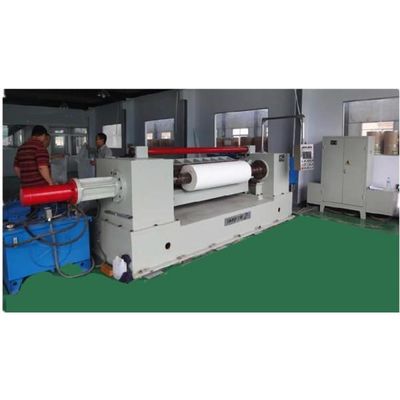

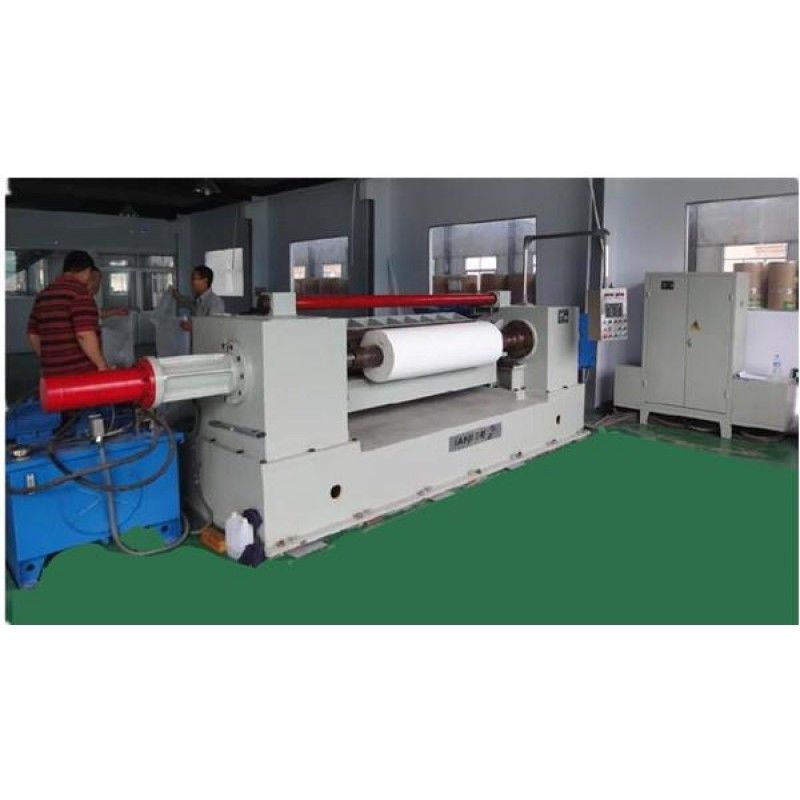

Machine à déchiqueter la pellicule en PTFE
Flux de travail
- Mettez la tige en PTFE sintrée à travers l'arbre de fer et fixez-la dans la machine à skiver.
- La configuration initiale après le verrou.
- Régler la vitesse en fonction du diamètre et de l'épaisseur de la tige en PTFE.
- Ajustez le coupeur.
- Vérifier l'erreur après la coupe rotative.
- Tourner en mode automatique après confirmation de l'épaisseur requise.La broche tourne et le coupeur rotatif alimente verticalement.
Caractéristiques de la machine de laminage à l'aide de film de PTFE:
ü Intensité anti-tension
ü Voltage de rupture élevé
ü Possibilité de régler la température
ü Résistant aux produits chimiques
ü Une capacité de travail élevée
ü Faible frottement
ü Matériau de protection de surface
ü Le moteur à courant alternatif de Taiwan avec onduleur est installé.
ü L'accélération et la décélération sont rapides et stables.
Spécifications de la clé de la machine
Plage de longueur pour la découpe rotative: longueur maximale 1500 mm, longueur minimale 750 mmPlage de diamètre pour la découpe rotative: diamètre maximal 800 mm (500 mm max pour le billet), diamètre minimal 105 mmPlage d'épaisseur de la feuille de PTFE:0.20-7mmPuissance du moteur principal: 30KWPuissance totale de la machine: 37KWCadre principale:Constructions compositesDimension du coupeur rotatif:Longueur 1500mm, largeur 80mm, épaisseur 13mmDimension de l'arbre principal:1750 mm*132 mm*126 mm
Définition de la machine à pellicule de pliage PTFE
1Le moteur à courant alternatif de Taiwan avec onduleur est installé. L'accélération et la décélération sont rapides et stables.
2Unité de commande centrale: utilisation d'une commande centrale programmable et réglage de différentes tailles (20 maximum) sur le même arbre pour le transfert et la découpe automatiques.
3. Panneau de commande: toutes les fonctions sont gérées sur le panneau tactile LCD de 10,4 " Taiwan Wein View.
4. Système de commande du moteur: le système de commande central est un contrôleur programmable PLC. Différentes tailles peuvent être réglées sur le même arbre et la largeur de coupe est réglée automatiquement.
5. Système de positionnement de coupe en rouleau: le positionnement de la coupe en rouleau est contrôlé par un servo-moteur Mitsubishi.
La vis à bille importée de haute précision est appliquée pour régler la taille et le rail de glissement linéaire doit supporter la charge du siège de coupe.
6. Système de positionnement de l'alimentation de la lame: l'alimentation de la lame est contrôlée par un servo-moteur Mitsubishi, et la vitesse de coupe est réglable en trois étapes.L'efficacité est améliorée et la meilleure qualité est garantie.
7. Réglage automatique de l'angle de la lame circulaire: le servo-moteur Mitsubishi est utilisé pour calculer l'angle de la lame circulaire et le changement d'angle est soumis à différents matériaux (la plage de changement d'angle est de ±8°).
L'angle de coupe est modifié directement lorsque la surface de coupe n'est pas lisse, ce qui améliore l'efficacité.
